Élévation - 6

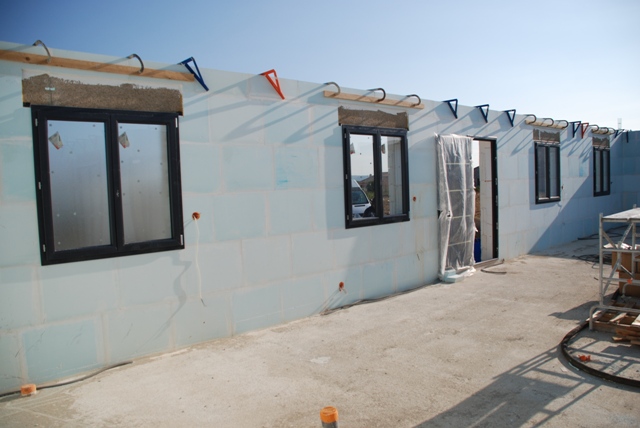

Intérieur avant coulage

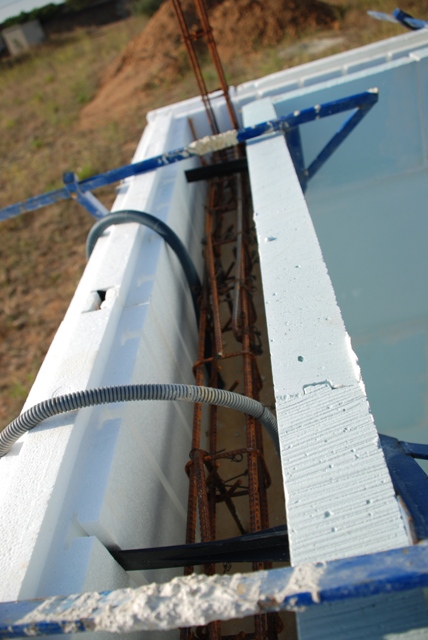

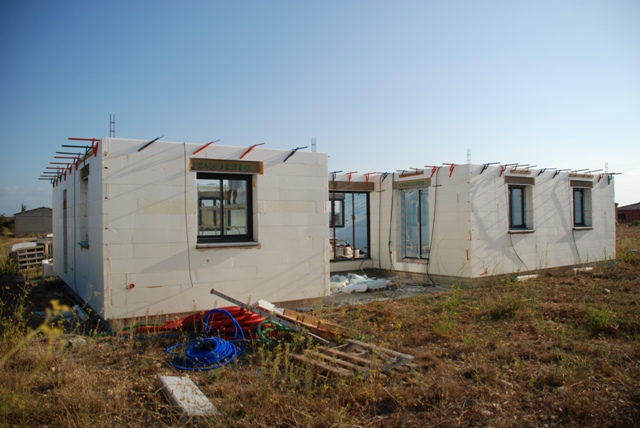

Haut du mur avant coulage                   Vue extérieure







  1. Ce schéma correspond à une solution sans plancher hourdi haut.

  2. Poser le chainage horizontal périphérique.

  3. Répéter les opérations du deuxième coulage.

  4. Fixer la panne sablière en tête de mur.



Cas d’un plancher hourdi  :

  1. Utiliser le bloc INERISOL® comme une planelle en prenant soin de fixer les écarteurs
    au treillis soudé pour empêcher la poussée du béton frais sur la périphérie du plancher.
    Coller le bloc verticalement et horizontalement.
  2. Relier les armatures du plancher à celle de la structure porteuse dans le respect des règles de l’art.
  3. Appliquer une couche de latex sur les interfaces Béton A3J5/béton et carreau de plâtre /béton)
  4. Poser les éléments du plancher (poutrelles et entrevous.)
  5. Installer les armatures du plancher y compris chainage périphérique.
  6. Couler le plancher en béton.

Coulage des pointes de pignons

  1. Construire le pignon par couches de 50 cm.
  2. Mettre en place un chainage plat en partie supérieure des plans inclinés de la pointe des pignons.
  3. Ils seront ancrés dans le béton A3J5 au niveau des extrémités par des aciers de même diamètre.



RAPPEL IMPORTANT : Interface Béton d’A3J5 / bétons de ciment PORTLAND

Au niveau de l’interface des murs en béton « A3J5 » et des planchers en béton de ciment (sous face et surface des planchers), appliquer en pulvérisation, un film de latex coloré 24 h avant ET une autre couche IMMÉDIATEMENT avant coulage ou maçonnage.
